Горизонтально-расточной станок с ЧПУ напольного типа Jier
Тяжёлый горизонтальный фрезерно-расточной станок с ЧПУ напольного типа: стойка ездит вдоль детали, шпиндель Ø 160–320 мм мощностью до 135 кВт, ход стойки от 6 м и больше, поворотный стол до 4000×4000 мм с нагрузкой до 100 т.
- Шпиндель
- Ø 160–320 мм
- Мощность
- 57–135 кВт
- Ход X
- от 6000 мм
- Стол
- до 100 т
Цена по запросу
Считаем под комплектацию, систему ЧПУ и доставку до вашего предприятия. В предложении будут цена, комплектация и срок поставки.
Характеристики Jier напольный
- Диаметр расточного шпинделя
- 160, 200, 260 или 320 мм
- Мощность шпинделя
- 57–135 кВт
- Частота вращения
- до 800–2000 об/мин
- Ход стойки X
- 6000 мм + n×1000 мм
- Вертикальный ход бабки Y
- от 3000 до 8000 мм
- Ход расточного шпинделя W
- 1200, 1600 или 1800 мм
- Ход ползуна Z
- 1200, 1400, 1600 или 2000 мм
- Поворотный стол
- от 2500×2500 до 4000×4000 мм, нагрузка 30–100 т
- Подачи
- X, Y, Z, W до 6 м/мин
- Направляющие
- гидростатические постоянного давления, ползун с гидростатикой по четырём сторонам
- Компенсация
- провисания ползуна, смещения центра тяжести бабки и навесных головок
- Шпиндельные подшипники
- масляно-воздушная смазка, термостабилизация циркулирующим маслом
Характеристики приведены по данным производителя. Точные параметры зависят от комплектации.
Вопросы о Jier напольный
Не нашли ответ? Позвоните +7 (950) 554-47-58 или напишите на info@intechimpex.ru.
Сколько стоит горизонтально-расточной станок Jier?
Цена зависит от диаметра шпинделя, ходов, стола и головок и доставки до вашего предприятия. Мы считаем её под вашу задачу и присылаем коммерческое предложение с ценой, комплектацией и сроком поставки.
Какой диаметр расточного шпинделя?
160, 200, 260 или 320 мм в зависимости от исполнения.
Какую деталь можно поставить на стол?
Поворотный стол от 2500×2500 до 4000×4000 мм выдерживает от 30 до 100 т. Ещё крупные детали ставят на напольную плиту вдоль хода стойки.
Что значит напольного типа?
Стойка со шпиндельной бабкой перемещается по станине, уложенной на фундамент, а деталь стоит неподвижно на плите или столе. Так обрабатывают детали, которые слишком тяжелы для подвижного стола.
Можно ли модернизировать наш старый расточной станок?
Да, мы занимаемся модернизацией станков. Опишите модель и задачу, и мы сравним модернизацию с покупкой нового станка.
Доставляете ли вы станки Jier в регионы?
Да, поставляем по всей России напрямую с завода Jier. Офис Интехимпекс находится в Екатеринбурге, срок поставки указываем в коммерческом предложении.
Горизонтально-расточной станок с ЧПУ Jier: купить у поставщика Интехимпекс

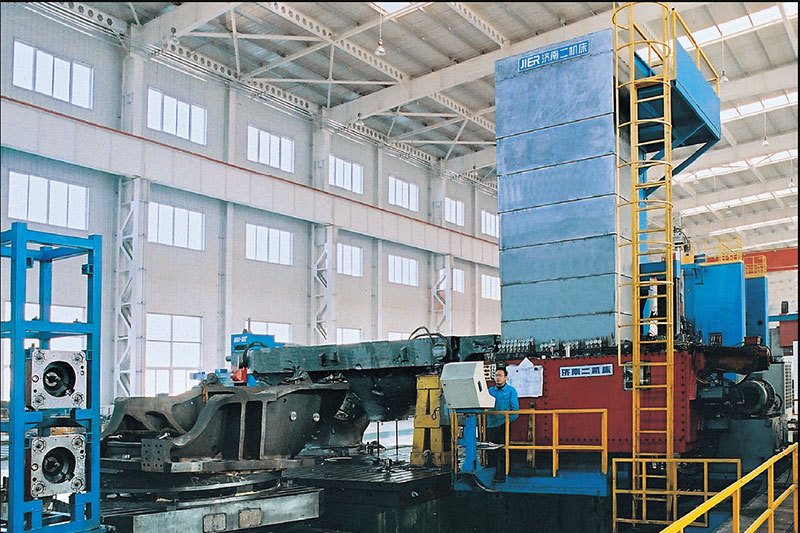

Расточной станок с ЧПУ напольного типа рассчитан на самые крупные корпусные детали. Деталь стоит на плите или поворотном столе, а вдоль неё ездит стойка со шпиндельной бабкой. Выдвижной расточной шпиндель растачивает глубокие соосные отверстия, а ползун с навесными головками фрезерует плоскости и пазы.
Для каких деталей
- корпуса турбин, редукторов и насосов большого размера;
- станины и рамы тяжёлого оборудования;
- детали гидроэлектростанций и атомной энергетики;
- корпуса судовых механизмов.
Конструкция
- расточной шпиндель Ø 160, 200, 260 или 320 мм, мощность 57–135 кВт;
- ход стойки от 6 м и больше, вертикальный ход бабки до 8 м;
- гидростатические направляющие и ползун с гидростатикой по четырём сторонам;
- компенсация провисания ползуна и смещения центра тяжести бабки;
- поворотный стол до 4000×4000 мм с нагрузкой до 100 т.
Расточной станок или портальный
Горизонтально-расточной станок лучше растачивает глубокие соосные отверстия в высоких корпусах. Для плоских крупных деталей, которые обрабатывают сверху, удобнее портальный фрезерно-расточной станок. Если нужна модернизация старого расточного станка, посмотрите наш раздел модернизации.
Цена горизонтально-расточного станка Jier
Цена зависит от:
- диаметра шпинделя и ходов;
- поворотного стола и плиты;
- навесных головок;
- фундамента и монтажа;
- количества станков и доставки.
Считаем стоимость под вашу комплектацию и присылаем коммерческое предложение.
Доставка по России
Офис Интехимпекс находится в Екатеринбурге. Станки Jier поставляем напрямую с завода Jier в Цзинане на предприятия Урала, Сибири, Поволжья, центральной России и других регионов.
Как купить горизонтально-расточной станок Jier
- Оставьте заявку на сайте или позвоните: опишите деталь, материал и объём выпуска, приложите чертёж, если он есть.
- Специалист уточнит задачу и подберёт модель и комплектацию.
- Пришлём коммерческое предложение с ценой, комплектацией и сроком поставки.
- Согласуем договор и доставку до вашего предприятия.
