Автоматические прессовые линии Jier для кузовных деталей
Тандемные линии для штамповки крупных кузовных деталей: капотов, дверей, крыльев, боковин. Головной пресс 1300–2500 т с вытяжной подушкой и 3–4 пресса для последующих операций, общее усилие 3700–7100 т. Детали между прессами передают роботы, однорукие или траверсные перекладчики, до 18 деталей в минуту. Прессы механические или с сервоприводом.
- Усилие линии
- 3700–7100 т
- Прессов в линии
- 4–5
- Производительность
- до 18 деталей/мин
- Привод
- механический или серво
Цена по запросу
Считаем под модель серии, опции и доставку до вашего предприятия. В предложении будут цена, комплектация и срок поставки.
Характеристики Jier прессовые линии
- Общее усилие линии
- 37 000–71 000 кН (3700–7100 т)
- Состав
- головной пресс двойного действия с подушкой и 3–4 пресса простого действия
- Головной пресс
- LS4, 1300–2500 т, ход ползуна 900–1400 мм, вытяжная подушка 2000–6000 кН
- Последующие прессы
- S4 или LS4, 800–1600 т, ход ползуна 800–1350 мм
- Подвижные столы
- от 2200×3800 до 2500×5000 мм
- Передача деталей
- промышленные роботы, однорукие перекладчики или траверсная система (crossbar)
- Производительность
- роботизированная линия 12–15 деталей/мин, с однорукими перекладчиками 12–18, траверсная 15–18
- Привод прессов
- механический или сервопривод
- Участок загрузки
- разборка стопы, мойка и промасливание заготовок, центрирующий стол
- Участок выгрузки
- выходной конвейер и стол контроля деталей
Характеристики приведены по данным производителя. Точные параметры зависят от комплектации.
Конфигурации прессовых линий Jier
| Линия | Прессы | Деталей в минуту | Ход ползуна, мм | Подвижный стол, мм | Подушка головного пресса, кН |
|---|---|---|---|---|---|
| Роботизированная 7100 т | LS4-2500 + S4-1600 + 3 × S4-1000 | 12–15 | 1350 / 1250 | 2500×5000 | 5000 |
| Роботизированная 6400 т | LS4-2400 + 4 × S4-1000 | 12–15 | 1000 | 2500×5000 / 2400×4600 | 4000 |
| Роботизированная 5250 т | LS4-2250 + 3 × S4-1000 | 12–15 | 1000 | 2400×4600 | 4000 |
| Роботизированная 5000 т | LS4-2000 + 3 × S4-1000 | 12–15 | 1000 | 2500×4600 | 4000 |
| Роботизированная 4600 т | LS4-1600 + 3 × S4-1000 | 12–15 | 1000 | 2400×4600 | 3000 |
| Роботизированная 3700 т | LS4-1300 + 3 × S4-800 | 12–15 | 900 / 800 | 2200×4000 | 2000 |
| С однорукими перекладчиками 6400 т | LS4-2400 + 4 × S4-1000 | 12–18 | 1000 | 2500×5000 / 2400×4600 | 6000 |
| С однорукими перекладчиками 5250 т | LS4-2250 + 3 × S4-1000 | 12–18 | 1000 | 2400×4600 / 2500×4500 | 4500 |
| С однорукими перекладчиками 5000 т | LS4-2000 + 3 × S4-1000 | 12–18 | 1000 | 2400×4600 / 2500×4500 | 4500 |
| С однорукими перекладчиками 4600 т | LS4-1600 + 3 × S4-1000 | 12–18 | 1000 | 2400×4500 / 2200×4500 | 3000 |
| Траверсная 6900 т | LS4-2100 + 4 × LS4-1200 | 15–18 | 1400 / 1350 | 2400×4500 / 2200×4500 | 6000 |
| Траверсная 6100 т | LS4-2500 + LS4-1600 + 2 × LS4-1000 | 15–18 | 1400 / 1350 | 2500×4600 | 4500 |
| Траверсная 5400 т | LS4-2400 + 3 × S4-1000 | 15–18 | 1400 / 1250 | 2500×4600 | 4500 |
| Траверсная 5250 т | LS4-2250 + 3 × S4-1000 | 15–18 | 1400 / 1250 | 2500×4500 | 4500 |
| Траверсная 4200 т | LS4-1800 + 3 × S4-800 | 15–18 | 1400 / 1250 | 2400×3800 | 4000 |
Стандартные конфигурации по данным завода. Головной пресс указан первым, ход ползуна и стол даны для головного и последующих прессов через косую черту. Состав линии, усилия и автоматизацию завод меняет под ваши детали.
Описание
Роботизированная линия
Между прессами стоят промышленные роботы. Это самая гибкая схема: роботы легко перенастроить под новую деталь, линию проще встроить в существующий цех. Производительность 12–15 деталей в минуту. Состав линии на схеме: 1 тележка заготовок, 2 робот разборки стопы, 3 загрузочный конвейер, 4 мойка и промасливание, 5 центрирующий стол, 6 загрузочный робот, 7 прессы, 8 роботы передачи деталей между прессами, 9 разгрузочный робот, 10 выходной конвейер, 11 стол контроля.
Линия с однорукими перекладчиками

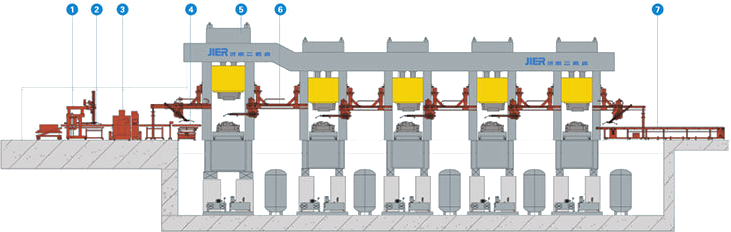

Вместо роботов детали переносят однорукие перекладчики, закреплённые на стойках прессов. Они быстрее робота и занимают меньше места между прессами: до 18 деталей в минуту. Состав линии на схеме: 1 разборщик стопы, 2 тележка заготовок, 3 мойка и промасливание, 4 центрирующий стол, 5 прессы, 6 однорукие перекладчики, 7 выходной конвейер.
Траверсная линия
Деталь переносит траверса (crossbar) с захватами, которая движется синхронно с ползунами. Это самая быстрая тандемная схема, 15–18 деталей в минуту, её выбирают для крупносерийного выпуска кузовных деталей.
Механические прессы или серво
Каждую линию Jier делает с механическими прессами или с сервоприводом. Сервопресс позволяет задать свою кривую хода ползуна под деталь: медленнее при вытяжке, быстрее на холостом ходу. Это снижает брак на высокопрочных сталях и алюминии и повышает производительность линии.
Вопросы о Jier прессовые линии
Не нашли ответ? Позвоните +7 (950) 554-47-58 или напишите на info@intechimpex.ru.
Сколько стоит автоматическая прессовая линия Jier?
Цена зависит от числа и усилия прессов, типа автоматизации и привода и доставки до вашего предприятия. Мы считаем её под вашу задачу и присылаем коммерческое предложение с ценой, комплектацией и сроком поставки.
Какую линию выбрать: с роботами или траверсную?
Роботизированная линия проще переналаживается под разные детали, траверсная быстрее: 15–18 деталей в минуту против 12–15. Для крупных серий одной детали обычно выбирают траверсную, для широкой номенклатуры роботизированную.
Чем сервопресс лучше механического?
У сервопресса ход ползуна программируется: на вытяжке ползун идёт медленнее, на холостом ходу быстрее. Это снижает брак при штамповке высокопрочных сталей и алюминия и позволяет поднять производительность.
Можно ли изменить состав линии?
Да, конфигурации в таблице стандартные. Число прессов, их усилия, размеры столов и автоматизацию завод проектирует под ваши детали и цех.
Как проходят монтаж и пусконаладка?
Порядок монтажа и пусконаладки, сроки и условия указываем в коммерческом предложении под выбранную конфигурацию.
Нужен ли фундамент с приямком?
Да, прессы линии ставят на фундамент с приямком под подушки и привод. Требования к фундаменту зависят от конфигурации линии, их передаём вместе с предложением.
Доставляете ли вы прессовые линии в регионы?
Да, поставляем по всей России напрямую с завода Jier. Офис Интехимпекс находится в Екатеринбурге, срок поставки указываем в коммерческом предложении.
Прессовые линии Jier: купить у поставщика Интехимпекс
Jier, Цзинаньский второй станкостроительный завод, один из крупнейших в мире производителей кузнечно-прессового оборудования. Завод поставляет автоматические прессовые линии автопроизводителям Китая, США и Индии. Среди проектов завода четыре траверсные линии по 7000–7100 т для автозаводов в США, сервоприводные линии на 5000–6900 т для китайских автопроизводителей и роботизированная линия на 5250 т для автозавода в Индии.
Для каких деталей
- наружные панели кузова: капоты, двери, крылья, крыши, крышки багажника;
- боковины и внутренние панели кузова;
- силовые детали кузова из высокопрочной стали;
- крупные штампованные детали сельхозтехники, грузовиков и бытовой техники.
Как устроена линия
Первым стоит головной пресс двойного действия с вытяжной подушкой: на нём выполняют глубокую вытяжку. Следом идут 3–4 пресса простого действия для обрезки, пробивки и отбортовки. На входе линии стопу заготовок разбирают, заготовки моют, промасливают и центрируют, на выходе готовые детали идут по конвейеру на стол контроля.
Как выбрать тип линии
- роботизированная: гибкая переналадка под разные детали, 12–15 деталей в минуту;
- с однорукими перекладчиками: быстрее и компактнее, до 18 деталей в минуту;
- траверсная: максимальная производительность для крупных серий, 15–18 деталей в минуту;
- сервопрессы вместо механических: своя кривая хода ползуна под деталь, меньше брака на высокопрочных сталях и алюминии.
Для штамповки небольших деталей в одном прессе посмотрите трансферные и прогрессивные прессы Jier или отдельные кривошипные прессы.
Цена прессовой линии
Цена зависит от:
- числа и усилия прессов;
- типа автоматизации: роботы, однорукие или траверсные перекладчики;
- механического или сервопривода;
- участков загрузки и выгрузки, систем смены штампов;
- монтажа и пусконаладки;
- количества станков и доставки.
Считаем стоимость под вашу комплектацию и присылаем коммерческое предложение.
Доставка по России
Офис Интехимпекс находится в Екатеринбурге. Прессовые линии поставляем напрямую с завода Jier в Цзинане на предприятия Урала, Сибири, Поволжья, центральной России и других регионов.
Как купить прессовую линию Jier
- Оставьте заявку на сайте или позвоните: опишите деталь, материал и объём выпуска, приложите чертёж, если он есть.
- Специалист уточнит задачу и подберёт модель и комплектацию.
- Пришлём коммерческое предложение с ценой, комплектацией и сроком поставки.
- Согласуем договор и доставку до вашего предприятия.
